얇은 박막 두께 측정을 위한
최첨단 측정기

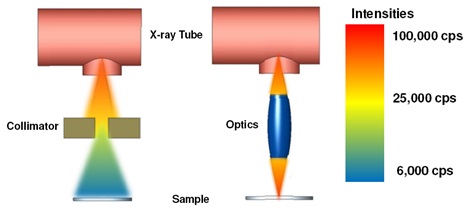

- Poly-Capillary Focusing Optics
   FWHM 7.5um ~ 80um Poly-Capillary 장착
   일반 Collimator에 비해 월등한 X-ray 양

- 고 성능의 검출기, SDD Detector 사용으로
   높은 분해능력과 안정적인 분석 실현

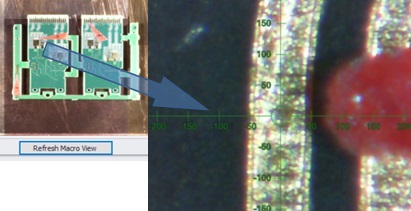

- Macro & Micro Camera
   테이블 위의 측정 시료 전체를 보여주는
   Macro 카메라와 실제 측정 위치를
   정밀하게 보여주는 정밀 카메라

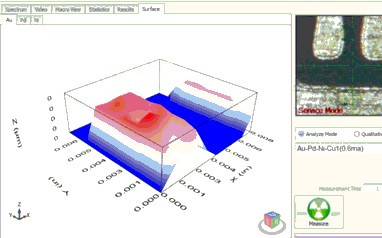

- 3D Contour Mapping은 측정된 표면의
   결과를 삼차원 입체 이미지로 보여줍니다



INDUSTRIES

* 자동차 및 항공기,선박산업
* 반도체, 전자 부품 산업
* PCB(PWB) 산업
* 도금 표면처리 산업
* 귀금속 및 장신구 산업
* 재활용 및 폐기물 처리 산업
* 금속 산업



APPLICATIONS

* 형광엑스선 측정방식(XRF)의 두께측정
* 제품재질의 성분 분석
* 도금용액의 금속 농도 분석
* 합금 도금,5층 금속 층의 두께 측정 및 성분분석



SPECIFICATION

* ISO 3497, ASTM B568, DIN 50987의 규정에 따르는
   측정방법
* 재질의 성분분석(금속,플라스틱 등의 성분)
* 합금, 도금 5층 동시분석 및 1회에 25개의 원소분석
* 측정 가능 원소: 원자번호 13(Al)~92(U)
* 넓은 측정실 Giant chamber-310mmX210mmX140mm)
* 작동 프로그램: 다양한 언어의 Microsoft Window 와
                        X-ralizer 측정 프로그램
* 50W X-ray tube (50KV, 1mA)
* Tube Target: Mo (Rh, Cr 선택 가능)
* 측정 두께 : 0 ~ 100 micron (원자 번호에 따라 상이 함)
* Poly-Capillary Optics: FWHM 7.5 ~ 80 um
* Silicon Drift Detectors
* XYZ 프로그램에 의한 스테이지 이동 마우스 조이스틱 기능)
* Micro & Macro view dual Camera
